VR, AR, MR 2019. 11. 27. 17:06

Unity 2018.1.0f2 버전에서 진행





1.핸드폰, 오큘러스 GO 연동

1) 핸드폰으로 오큘러스 모바일 다운받기

2) 오큘러스 계정생성

3) 핸드폰과 오큘러스 연동하기

4) 연동 후 오큘러스 설정에 들어가서 개발자 모드 on하기



2. Unity setting

1) 오큘러스 유니티 패키지 다운로드

https://developer.oculus.com/downloads/unity/



Unity | Developer Center | Oculus

Oculus Audio Profiler for Windows

developer.oculus.com

2) 오큘러스 Integration 다운로드

https://developer.oculus.com/downloads/package/unity-integration/



Unity Integration | Developer Center | Oculus

Oculus Integration for Unity - 1.43 Unity provides built-in VR support for the Oculus Rift, Oculus Quest, and Oculus Go. The Oculus Integration for Unity package adds scripts, prefabs, samples, and other resources to supplement Unity’s built-in support. Th

developer.oculus.com

오큘러스 고에서 다른 사람의 계정과 연동되어 있으면, 초기화를 해줘야 함!

초기화: 오큘러스고 음향조절 -버튼과 전원버튼을 5초 누르면 영어로 셋팅창이 나오고

2번째의 공장초기화를 누르면 모든 데이터가 초기화된다.



3) 유니티에 안드로이드 셋팅

Edit -> Preferences -> External Tool

초기에는 아래 SDK, JDK, NDK, 이 3부분이 비어있는데 옆에 Download로 다운로드 받고 해당경로 추가하기!

SDK의 경우 안드로이드 스튜디오를 다운로드 받고 스튜디오 내부에서 SDK를 추가적으로 다운로드 받아야함

File-> setting -> Appearance & Behavior -> System settings -> Android SDK에서 다운로드 가능하며

본인은 어떤 버전을 사용할지 몰라 모든 버전을 전부 다운로드 받음.

SDK의 경우 경로가 user\user\AppData\Local\Android\Sdk 이런식인데 여기서 AppData는 숨겨져 있어서 처음 다운로드 받을 때 경로를 잘 확인해야한다. 위의 사진에서 빨간 박스로 표시해둔게 SDK가 다운로드될 경로







4) Build Setting에서 안드로이드로 플랫폼 변경하기! (switch Platform)



5) Player Setting- XRSettings > Virtual Reality Supported 체크를 해주고 아래에 있는 플러스 (+) 눌러서 Oculus를 추가하기



6) Oculus > Tools에서 플랫폼 설정



3. 유니티 apk 빌드

위의 모든 셋팅이 끝난 후

1) 빌드할 secene 로드

2) 연동된 오큘러스 확인

3) build and run 하면 apk 생성



4. 오큘러스 고 apk 실행

1) 오큘러스 고 ADB 드라이버를 설치하고, inf파일을 마우스 우클릭으로 설치한다.

https://developer.oculus.com/downloads/package/oculus-adb-drivers/



Oculus ADB Drivers | Developer Center | Oculus

Oculus ADB Drivers 2.0 This download contains the drivers required to use ADB with Android-based Oculus devices. Version 2 adds support for MTP mode connections. For more information, review the ADB documentation.

developer.oculus.com

설치된 adb 드라이버는 C:\Users\사용자윈도우계정\AppData\Local\Android\Sdk\platform-tools 내에 설치됨



2) cmd창 관리자권한으로 실행

3) cd ..  2번 입력 후 위의  adb 드라이버 위치로 들어가야함!

>> cd Users\사용자윈도우계정\AppData\Local\Android\Sdk\platform-tools

4) 오큘러스와 컴퓨터 USB로 연동 (오큘러스에서 디버깅허용버튼을 눌러야함! 안나오면 오큘러스 재부팅시켜보기)

5) cmd 창에 adb devices를 쳤을때 기기 아이디가 나오면 제대로 연결된것

6) 빌드한 apk 경로 확인후 adb install __apk경로를 치면 success라고 나오며, 알수없는 라이브러리에 해당앱이 설치

'VR, AR, MR' 카테고리의 다른 글

유니티 오큘러스 GO 연동, 빌드하기  (0) 2019.11.27
MR 홀로렌즈의 spatial mapping  (0) 2019.02.26
posted by hide in lab MasterPark

댓글을 달아 주세요

VR, AR, MR 2019. 2. 26. 11:15

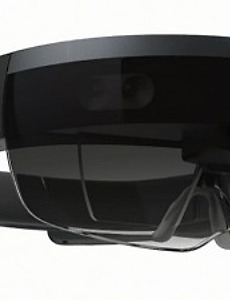

Microsoft. Hololens



홀로렌즈의 특징


1. 홀로렌즈에서 HUD(Head Up Display)부분은 다른 VR기기와 다르게 HUD에 영상을 투영하므로서 바깥 사물을 그대로 볼 수 있다.


2. 입체영상을 출력해주는 부분은 기존 VR기기와 원리가 동일하다.


3. 홀로렌즈를 특별하게 만들어주는 Spatial mapping. 실시간으로 주변 공간을 스캔한 후 삼각형 리스트로 만들어, 현재 사용자의 위치와 공간을 인식한다.



Spatial mapping의 진행 방


SpatialSurfaceObserver 객체가 생성된다.


SpatialSurfaceObserver의 GetObserveredSurfaces()에서 최초로 주변을 한번 스캔하며, SurfaceMesh를 가져온다.


SpatialSurfaceObserver::ObservedSurfacesChanged의 이벤트 Handler를 세팅해서, 특정 SurfaceMesh에 변화가 있을 때마다 GUID(Global Unique Identifer)와 mesh들 목록을 받아온다.


SurfaceMesh로부터 Vertex Buffer, Index Buffer를 얻을수 있으며, 여기서 시스템 메모리와 점 데이터와 삼각형 인덱스 데이터를 얻어온다.


받아온 점데이터와 삼각형 인덱스 데이터를 렌더링할지 안할지 정할 수 있다.


SurfaceMesh에 변경이 생겼다는 이벤트를 받으면, 스캔을 통해서 또다시 새로운 Vertex data, Index data의 갱신이 필요해진다.



Spatial-mapping 도식화




홀로렌즈 spatial mapping 영상


https://www.youtube.com/watch?v=zff2aQ1RaVo



홀로렌즈가 착용자에게 홀로그램을 보여주는 방법


홀로렌즈는 두개의 Light engine을 가지고 있으며, 초당 수백만번의 빛조각을 방출하여 홀로렌즈이 이미지를 만들고., 이 이미지는 투명 디스플레이에 반사되어 눈에 도착한다.


평판 디스플레이를 사용하는 VR과 크게 다른 점은 수정체에 도착하는 빛의 방향이 다양한 광장(Light Field)를 형성한다는 점이다. 이를 통해서 실제거리에 따른 초점 문제를 해결할 수 있다.







reference

https://spri.kr/posts/view/15880?code=column
